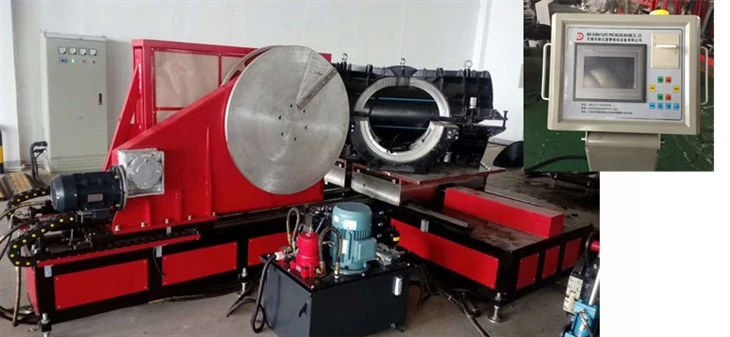

PE 파이프 핫멜트 용접기

다중-각도 작업장 플라스틱 피팅 제작 용접 기계

제품소개
맞대기 융합 용접은 하나의 표준 파이프라인 연결 기술입니다. 이러한 융합공법은 접합부분이 겹치거나 겹치는 현상을 제거하여 플라스틱 파이프라인 시스템의 핵심가공기술로 활용됩니다. 두 개의 파이프 끝부분을 간격이 없는-평면 용접 이음새로 결합하고 추가 연결 부품이 필요하지 않아 비용 효율적이고 오래 지속되는-결합 무결성을 제공합니다.
맞대기-융합 파이프 피팅은 필수 파이프라인 커넥터 역할을 합니다. 흐름 방향을 변경하고, 파이프 구멍 크기를 조정하고, 분기선을 생성하거나 파이프라인 터미널을 닫는 기능을 합니다. 일치하는 파이프와 결합되면 이러한 피팅을 사용하여 액체 매체를 효율적으로 장거리- 운반할 수 있습니다.
낮은 생산 비용과 다양한 특수 모양의 파이프라인 부품에 대한 유연한 성형 용량 덕분에 맞대기 융합 피팅은 작업장 사전 제작 작업 흐름에서 널리 채택됩니다.

주요 제품 이점
- 엘보우, 티, 크로스 조인트는 물론 45도 및 60도 Y-브랜치 피팅을 포함한 PE, PP 및 PVDF 파이프 부품 제조를 위해 맞춤 제작되었습니다.
- 대량 생산에 적합한-내부 작업장에 적합합니다. 또한 이음매 없는 일체형 통합 피팅을 형성하기 위해 사출 성형 블랭크의 2차 처리를 지원합니다.
- 올인원-인-메인 프레임 구조를 채택합니다. 전용 고정 클램프를 교체하면 다양한 피팅 스타일 간 빠른 전환이 가능해 다양한 처리가 가능합니다.
- 정확한 열 제어를 위해 개별 온도 조절 시스템을 갖춘 탈착식 PTFE 논스틱 코팅 가열판입니다.
- 전기 트리밍 대패에는 안전 인터록 스위치가 함께 제공됩니다. 우발적인 부상을 방지하기 위해 지정된 작업 위치에 안전하게 잠긴 후에만 작동할 수 있습니다.
- 일관된 압력 유지를 위해 프리미엄 밀봉 어셈블리와 결합된 낮은 초기 작동 압력 설계.
- 표준화된 용접 주기에 대해 열 흡수 기간과 냉각 기간을 각각 추적하는 두 개의 별도 독립 타이머.
- 디지털 압력계는 실시간-고정밀-압력 모니터링 및 조정 기능을 제공합니다.
- 부드럽고 안정적인 왕복 운동을 보장하기 위해 가열판, 트리밍 커터 및 슬라이딩 트롤리에 장착된 선형 슬라이드 레일.
- 전체 장치는 EU 기계 지침 98/37/EC 및 73/23/EEC를 준수합니다.



기술 사양

티의 범위: 315mm-630mm

(315mm-355mm-400mm-450mm-500mm-560mm-630mm)

십자가의 범위: 315mm-630mm

(315mm-355mm-400mm-450mm-500mm-560mm-630mm)

팔꿈치 범위(n×11.25도): 315mm-630mm

(315mm-355mm-400mm-450mm-500mm-560mm-630mm)

적용 범위: PE,PP 및 PVDF

작동 전압: -380V ±10%,50Hz

총 출력: 29kW, 포함: 대패 도구 모터: 4kW, 가열판: 22kW, 유압 장치 모터: 3kW

PTFE 코팅 가열판, 고정밀 온도 조절기, 가열판 표면 온도 차이 ±5도 이하; PLC 제어 시스템;

환경 온도: −10도 - 45도

가열 및 냉각 시간을 위한 전자 카운트{0}}타이머입니다.

전체 기계는 기본 프레임(가열판, 기획 도구 및 유압 시스템 포함), 엘보 클램프, 티 클램프 및 크로스 클램프의 네 부분으로 구성됩니다.



DVS2207







집게





Y-모양 클램프는 선택사항입니다.

피팅 머신으로 제작된 피팅



테스트 보고서

포장 및 배송

목재 케이스
